Система газ-контроль

Система газ-контроля — это устройство безопасности газовых плит. Оно нужно прежде всего для того, чтобы при затухании пламени на горелках подача газа автоматически прекращалась и не создавалась взрывоопасная ситуация с накоплением газа в помещении.

Зачем это нужно на практике

Иногда пламя конфорки может погаснуть из-за сильного сквозняка, «потопа» от кипящей кастрюли или по другим бытовым причинам. В таких случаях без газ-контроля хозяину приходится постоянно находиться у плиты во время готовки, чтобы вовремя заметить проблему.

Именно для автоматического отключения подачи газа при пропадании пламени и предназначена система газ-контроля: она останавливает подачу топлива, если горелка погасла.

Обычно газ-контроль устанавливают на верхние конфорки и на газовый духовой шкаф (если он газовый и входит в комплект плиты). Подключение отдельной духовки к газу — отдельная тема; при необходимости см. страницу подключение газового духового шкафа.

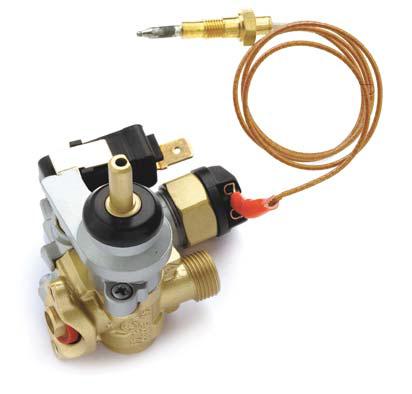

Как это устроено: термопара и клапан

Схема в классическом исполнении строится на двух узлах: термопаре и электромагнитном клапане, связанных с краном подачи газа на конфорку. Логика работы такая:

1. При нажатии и повороте ручки крана вы открываете электромагнитный клапан и даёте возможность подачи газа на горелку.
2. Конфорка поджигается (вручную или автоподжигом — в зависимости от модели плиты) и нагревает термопару.

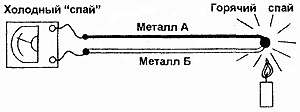

3. Нагреваясь, термопара вырабатывает небольшой электрический ток, который удерживает электромагнитный клапан в открытом состоянии — то есть газовый кран остаётся открытым, пока горелка горит и греет термопару.
4. Если пламя пропало, термопара остывает, ток падает, клапан закрывается — подача газа прекращается.

Как правильно зажечь конфорку с газ-контролем

Чтобы зажечь газовую конфорку, оборудованную газ-контролем, обычно нужно: открыть газовый кран (нажать и повернуть ручку), поджечь горелку и некоторое время удерживать ручку нажатой, пока термопара не прогреется и не начнёт удерживать клапан сама.

На современных плитах это часто занимает не более одной секунды. На отдельных моделях (например, встречаются марки вроде «Дарина», De Luxe) время ожидания прогрева термопары может быть больше — порядка 3–10 секунд; для конкретной модели это может считаться нормальным режимом работы.

Важно. Неисправный газ-контроль, трещины жиклёров, износ термопары или клапана — повод обратиться к специалистам с допуском: самостоятельный ремонт газовой части опасен и часто запрещён правилами. Общие ограничения для жильцов перечислены на странице что с газопроводом делать нельзя; нормативная база — в материале действующие нормативы по газу.
